Transformatör Kablolaması: Transformatör Bağlantıları İçin Tam Bir Kılavuz

Trafo kablolamasıTransformatör tasarımı ve kurulumunun kritik bir parçasıdır. Transformatör sargılarının bağlanma şekli belirlergerilim çıkışı, faz ilişkisi, topraklama yöntemi,ve transformatörün farklı yük koşulları altında ne kadar etkili performans gösterdiği.

Şebeke dağıtım ağlarından endüstriyel tesislere, yenilenebilir enerji sistemlerine ve veri merkezlerine kadar, güvenli ve güvenilir güç dağıtımı için doğru transformatör kablolama konfigürasyonunun seçilmesi çok önemlidir.

Şu tarihte:Yawei TrafoTransformatörler, aşağıdakiler de dahil olmak üzere çeşitli elektrik sistemi gereksinimlerini karşılamak için farklı sargı bağlantı düzenlemeleriyle tasarlanmıştır:Delta, Wye ve özelleştirilmiş vektör grubu konfigürasyonları.

Transformatör kablolaması, aşağıdakiler için kullanılan bağlantı yöntemini ifade eder:birincil ve ikincil sargılarbir transformatörden. Her ne kadar tüm transformatörlerin temel çalışma prensibielektromanyetik indüksiyon, sarmaayarlamagiriş ve çıkış tarafları arasında elektrik enerjisinin nasıl aktarılacağını belirler.

Bir transformatör normalde gelen güç kaynağına bağlı bir birincil sargı ve yüke bağlı bir ikincil sargı içerir. Bu sargıların nasıl bağlandığına bağlı olarak transformatör, nötr bir nokta sağlayabilir, faz kayması oluşturabilir veya dengesiz ve harmonik yükler altında sistem performansını iyileştirebilir.

Transformatör kablolama konfigürasyonu birkaç önemli elektriksel özelliği etkiler:

En yaygın kullanılan transformatör kablolama yöntemleri şunlardır:Delta (Δ)Ve Wye (Y)bağlantılar. Bu iki temel konfigürasyon, aşağıdaki gibi farklı transformatör bağlantı türleri oluşturmak için birleştirilebilir:Delta-Wye, Wye-Delta, Delta-Delta ve Wye-Wye.

Seçim, nötr bağlantının gerekli olup olmadığı, sağlanan yükün türü ve gerekli topraklama yöntemi dahil olmak üzere sistem gereksinimlerine bağlıdır.

birDelta trafo bağlantısı, üç sargı kapalı bir üçgen devre oluşturacak şekilde uçtan uca-uca-bağlanmıştır. Her sargı faz voltajını taşır ve hat voltajı faz voltajına eşittir.

Delta transformatör kablolaması genellikle üç-fazlı yüklerin baskın olduğu ve nötr bağlantının gerekli olmadığı durumlarda kullanılır. Delta düzenlemesinin önemli bir avantajı,dolaşan akımlar, belirli harmonik koşulların yönetilmesine yardımcı olur.

A Wye trafo bağlantısıoluşturmak için her fazın bir ucunu bir araya getirerek birleştirirortak bir tarafsız nokta. Bu nötr olabilirtopraklanmışBu, transformatörü hem üç-fazlı hem de tek-fazlı güç gerektiren sistemler için uygun hale getirir.

Bu esneklik nedeniyle, Wye{0}}bağlı sekonder sargılar ticari binaları, yerleşim alanlarını ve endüstriyel tesisleri besleyen dağıtım transformatörlerinde yaygın olarak kullanılmaktadır.

Delta-YuEn yaygın transformatör kablolama konfigürasyonlarından biridirelektrik dağıtımında kullanılır.

Bu düzenlemede,birincil sargı Delta'ya bağlanırken ikincil sargı Wye'ye nötr bir noktaya bağlanır. Bu tasarım topraklanmış bir ikincil sistem sağlar ve transformatörün çeşitli yük türlerini beslemesine olanak tanır.

Delta-Wye transformatörleri aşağıdaki alanlarda yaygın olarak kullanılır:

Delta tarafı ayrıca belirli harmonik akımların kontrol edilmesine yardımcı olurken, Wye tarafı kararlı bir nötr bağlantı sağlar.

A Wye-Delta transformatörübir tarafta Wye bağlantısını, diğer tarafta Delta bağlantısını kullanır. Bu düzenleme genellikle üç-kablolu ikincil sistemin tercih edildiği endüstriyel uygulamalar için seçilir.

Sistemlerde yaygın olarak bulunurbüyük motorlar ve ağır endüstriyel ekipmanlarçünkü Delta ikincil, nötr bir iletken gerektirmeden uygun üç-fazlı güç sağlayabilir.

Üç-fazlı transformatörkablolama, transformatör vektör gruplarıyla yakından ilgilidir. Bir vektör grubu, sargı bağlantılarını ve birincil ve ikincil gerilimler arasındaki faz kaymasını tanımlar.

Ortak transformatör vektör grupları şunları içerir:

Örneğin Dyn11 transformatörleri, topraklanmış ikincil nötr sağlaması ve modern güç ağlarıyla iyi uyumluluk sağlaması nedeniyle dağıtım sistemlerinde yaygın olarak kullanılmaktadır.

TopraklamaTransformatör kablolarını tasarlarken önemli bir husustur. Düzgün topraklanmış bir transformatör nötrü, arıza akımlarının kontrol edilmesine, koruma sisteminin çalışmasının iyileştirilmesine ve elektrik güvenliğinin arttırılmasına yardımcı olur.

Sistem voltajına ve uygulama gereksinimlerine göre farklı topraklama yöntemleri seçilir.

Orta-gerilim sistemleri için, toprak arızaları sırasında hasarı azaltmak amacıyla genellikle nötr topraklama dirençleri (NGR) kurulur.

Doğru transformatör kablolaması basit bağlantıdan daha fazlasını gerektirirterminaller. Mühendisler doğrulamalıvoltaj değerleri, faz sırası, polarite ve bağlantı uyumluluğuTransformatöre enerji vermeden önce.

Birincil ve ikincil voltaj değerleri sistem gereksinimlerine uygun olmalıdır; kademe ayarları ise doğru çıkış voltajını sağlamak için kontrol edilmelidir. Üç-fazlı sistemlerde,faz sırası doğrulamasıYanlış bağlantılar motorların ve diğer ekipmanların hatalı çalışmasına neden olabileceğinden önemlidir.

Transformatörlerin paralel bağlandığı veya daha büyük bir güç sisteminin parçası olarak kurulduğu durumlarda transformatör polaritesi de önemlidir. Yanlış polarite, dolaşımdaki akımlara ve ekipmanın hasar görmesine neden olabilir.

Farklı endüstriler, elektrik gereksinimlerine bağlı olarak farklı transformatör kablolama konfigürasyonları kullanır.

Doğru transformatör kablolama konfigürasyonu şunlara bağlıdır:dahil olmak üzere çeşitli faktörlervoltaj seviyesi, yük tipi, topraklama gereksinimleri, harmonik koşullar ve gelecekteki genişletme ihtiyaçları.

Çoğu dağıtım uygulaması için,Delta-Yukablolama tercih edilir çünkü topraklanmış bir ikincil sistem sağlar ve karışık tek-fazlı ve üç-fazlı yükleri destekler. Büyük motorlara sahip endüstriyel tesisler, zorlu üç-fazlı yükleri kaldırabilme yeteneklerinden dolayı Delta-tabanlı bağlantıları seçebilir.

Yenilenebilir enerji projeleri ve veri merkezlerigenellikle invertör sistemlerine uyum sağlamak için özelleştirilmiş transformatör kablolama tasarımları gerektirir,UPS ekipmanıve harmonik performans gereksinimleri.

Transformatör kablolaması, transformatör performansının, güvenliğinin ve elektrik sistemleriyle uyumluluğunun belirlenmesinde önemli bir rol oynar. Kullanılıp kullanılmayacağıDelta, Yıldız, Delta-Yönlüveya diğer bağlantı yöntemleriyle doğru sargı düzenlemesi, güvenilir güç dağıtımı ve etkili topraklama sağlar.

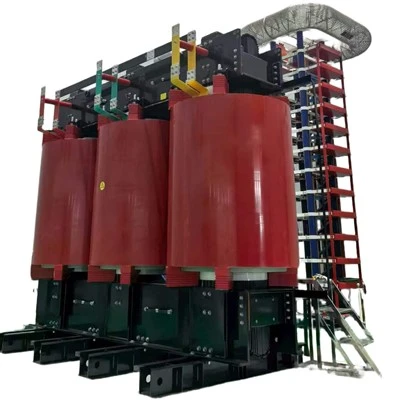

Profesyonel bir transformatör üreticisi olarak,Yawei Trafokamu hizmeti, endüstriyel, yenilenebilir enerji ve ticari uygulamalar için tasarlanmış esnek kablolama yapılandırmalarına sahip özelleştirilmiş yağlı-daldırılmış transformatörler, kuru-tip transformatörler ve güç transformatörleri sağlar.
